音の力で、
見つける。動かす。守る。

大隅研究室では、音と超音波の伝わり方を調べ、災害時の避難、材料の検査、液体や材料への働きかけに応用しています。
実験とコンピュータ解析を通じて、装置づくりから使い方まで研究します。

2つの研究分野10の研究テーマイメージ図と写真で紹介
聞こえない音も、研究の道具に。

超音波は、人の耳には聞こえないほど高い周波数の音です。空気中を伝わる超音波を制御して、調べる・動かすために役立てます。

01 仮想音環境による応用音響

音とVRで、安全な避難を考える

01 仮想音環境による応用音響

音とVRで、安全な避難を考える

現実の空間と音を仮想空間に再現し、人がどのように聞き、動くかを調べます。

01

音を頼りに、逃げ道を見つける

VRを用いた音声避難誘導

煙で目の前が見えにくくなると、案内表示だけでは方向を判断しにくくなります。災害時の状況をVR(仮想現実)で再現し、音を使った案内で人がどのように動くかを調べています。

通路、煙、周囲の人などの条件を変え、音が聞こえる方向の判断と避難時の行動を評価します。実際に災害を起こさずに、さまざまな状況を検討できる環境をつくります。

  • 音声避難誘導
  • VR
  • 先行音効果
煙で見えにくい通路で、音の方向を頼りに出口へ進むイメージ。
研究イメージ煙で見えにくい通路で、音の方向を頼りに出口へ進むイメージ。
目指すこと
視界が悪い状況でも、音で進む方向を伝える。
研究の方法
仮想空間で音を提示し、方向判断と移動を調べる。
研究資料の動画・写真を見る(2点)

煙による視界不良を再現したVR空間

煙で見えにくくなる状況を、仮想空間で再現します(約39秒・無音)。

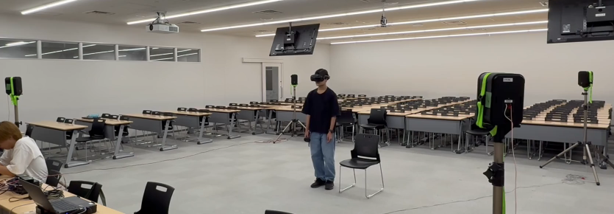

音声避難誘導を評価する実験室
実際の部屋と対応する仮想空間をつくり、音による案内を評価します。
しくみの概念図を見る
VR空間の通路で音声案内を提示し、音の方向判断と移動を評価する概念図
仕組みを説明するために作成した概念図です。実測データではありません。
専門的な内容も見る

複数のスピーカーから提示する音のタイミングを調整し、先行音効果を利用した誘導を検討しています。時間的な制約や暗い環境での方向判断、周囲に人がいる条件での行動も評価します。

02

避難誘導のために、VR空間の音をつくる

大規模音響解析・VR音場構築・災害時の環境音

建物全体を対象とした大規模な音響解析を行い、音の伝わり方や反射を計算します。その結果をVRの3次元空間に組み込み、先に届く音の方向を感じやすい「先行音効果」を利用した避難誘導のための音環境をつくります。

体験者の位置に応じた聞こえ方を再現し、災害時の周囲の音(環境音)も加えます。案内の方向が正しく伝わるか、周囲の音によって避難行動がどう変わるかを検証します。

  • 大規模音響解析
  • 先行音効果
  • 災害時の環境音
部屋の形に合わせて音の伝わり方を計算し、仮想空間で再現するイメージ。
研究イメージ部屋の形に合わせて音の伝わり方を計算し、仮想空間で再現するイメージ。
目指すこと
災害時の環境音も含むVR音場をつくり、先行音を使った避難誘導を検証する。
研究の方法
建物の音響解析と左右の耳に届く音の計算を組み合わせ、VR内の位置に応じて音を提示する。
教室の写真・図と音響解析の動画を見る(4点)

動画は無音です。「一時停止」で止められます。

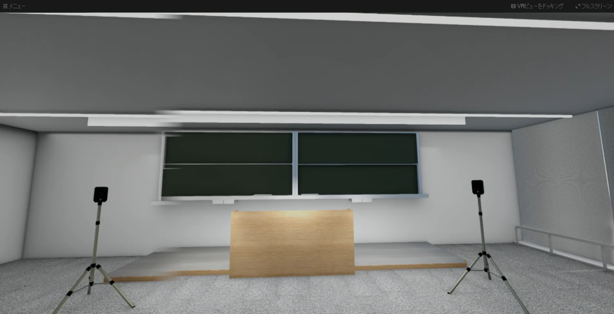

仮想空間に再現した教室
教室の形や座席を再現した仮想空間です。
仮想空間のモデルになった実際の教室
モデルのもとになる実際の教室。空間の形に合わせて音の伝わり方を考えます。
ARによって現実の空間に重ねた音場の情報
ARを使い、音場の情報を現実の空間に重ねて示します。

教室を伝わる音を、3次元解析で見る

教室内で音が広がる様子を、3次元解析で計算した結果です。元動画と同じ1秒ごとの表示です(38秒・無音)。

専門的な内容も見る

建物の形状をモデル化して大規模な3次元音響解析を行い、その結果と頭部伝達関数を組み合わせ、VR空間内の位置に応じた両耳信号を構築します。先行音と後続音を提示する音場を設計し、災害時の環境音を付加した条件でも音の方向感と避難行動を評価します。音場の情報をARで可視化する取り組みも進めています。

03

リアルなVRで、避難する人の行動を調べる

視聴覚の相互作用・3次元VR・群集行動

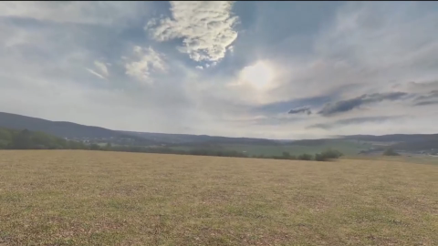

音の聞こえ方や方向の判断には、目で見える情報も影響します。よりリアルな3次元のVR空間を構築し、景色や煙などの視覚情報が、先行音を使った避難誘導に与える影響を調べます。

モーションキャプチャ(体の動きを記録する技術)で、音の方向を感じたときの人の動きを取得し、仮想空間の人物に反映しています。今後は、周囲の人物をあえて案内音とは逆方向に動かす条件などを設け、人の流れにつられる「群集心理」も踏まえた評価を進めていきます。

  • 視覚と音の方向感
  • リアルな3次元VR
  • 群集心理
VRの見え方や聞こえ方をつくり、脳波・心拍などと合わせて体験を評価するイメージ。
研究イメージVRの見え方や聞こえ方をつくり、脳波・心拍などと合わせて体験を評価するイメージ。
目指すこと
見え方と周囲の人の動きまで考慮し、音声避難誘導を検証する。
研究の方法
視覚・聴覚条件を変えたVR実験と、モーションキャプチャで取得した人の動きを使って評価する。
実験写真とモーションキャプチャ動画を見る
VRを体験する被験者と計測装置
VRを体験している人の状態を、計測データと合わせて評価します。

音の方向を感じたときに記録した動きを、仮想空間の人物に反映した例です。2つの視点から見ることができます(各約17秒・無音)。

取得した人の動きをVRに反映(室内の視点)

音の方向を感じたときの動きをモーションキャプチャで記録し、仮想空間の人物に取り込んだ例です(約17秒・無音)。

取得した人の動きをVRに反映(上からの視点)

音の方向を感じたときの動きをモーションキャプチャで記録し、仮想空間の人物に取り込んだ例です(約17秒・無音)。

専門的な内容も見る

視覚情報と聴覚情報の相互作用を考慮した高臨場感の3次元仮想空間を構築し、音の方向感と音声避難誘導を評価します。必要に応じて脳波・心拍などの計測も組み合わせます。モーションキャプチャで取得した、音の方向感が得られたときの動作を人物モデルに実装しています。今後は、周囲の群集の移動方向と先行音による案内方向が一致する条件・逆になる条件などを比較する予定です。

02 空中超音波を用いた技術

超音波で、見つける・動かす・つくる

空気中を伝わる超音波を利用して、触れずに調べる技術と、液体や材料に働きかける技術を研究します。

04

超音波を届ける装置をつくる

空中超音波デバイス・アレイ・音響メタマテリアル

測りたい場所や働きかけたい場所に超音波を届けるためには、音を出す装置そのものの工夫が必要です。用途に合わせて、強い音を出す装置、小型の装置、幅広い周波数を使える装置を開発しています。

多数の素子を並べ、音を出すタイミングを調整する「アレイ」も研究しています。装置を動かさずに音の集まる位置を変えられるため、材料の検査などへの応用を目指します。

  • 小型化・広帯域化
  • フェーズドアレイ
  • 音響メタマテリアル
机上のアレイから出る超音波を、上方の焦点に集める概念イメージ。オレンジの点は焦点です。
研究イメージ机上のアレイから出る超音波を、上方の焦点に集める概念イメージです。
目指すこと
必要な場所に、目的に合った超音波を届ける。
研究の方法
振動する構造・素子配置・駆動回路を設計し、音場を測定・解析する。
アレイ装置の写真を見る
多数の超音波素子を実装したアレイ基板
多数の素子を電子的に制御し、音を集める位置を調整する装置です。
装置の写真・構成図と動画を見る

用途に合わせた4つのデバイス

LPA · 大規模フェーズドアレイ

音の集まる位置を変える

多数の素子の駆動タイミングを調整し、装置を動かさずに音の焦点を変えます。高速な走査や非破壊検査、浮揚への応用を目指します。

FPGAで生成した遅延信号を1600チャンネルの信号増幅器からAUPAへ送る構成図
駆動回路とアレイの構成図。各素子の駆動タイミングを調整し、音を集める位置を変えます。

VHI · 超高強度音源

強い超音波を届ける

高い音圧を得るために振動する構造や音の集め方を工夫します。液体の霧化・加熱・消泡などへの応用につなげます。

高強度の空中超音波を得るための装置の構造モデル
装置の構造モデル
高強度音源の集束位置を示す音場解析の例
音場解析の例

HDI · 高密度集積型デバイス

小さくして、多数を並べる

小型の素子を多数並べられるようにし、高密度な集積を目指します。使える周波数の幅を広げる研究も進めています。

円形の小型超音波デバイスの振動面
高密度な集積を目指す小型超音波デバイス
デバイスの実験写真を見る
小型デバイスを取り付けた実験の写真
小型デバイスを取り付けた実験の写真

AMM · 音響メタマテリアル/メタサーフェイス

構造で音の伝わり方を変える

音の伝わり方を構造で調整する技術を、空中超音波デバイスの小型化・高周波化へ応用する研究です。

空中超音波アレイの動作実験

パソコンからアレイを制御し、超音波を照射したときの様子を示します(約46秒・無音)。

空中超音波アレイの浮揚実験

超音波の力で小さな物体を浮かせる実験です(約12秒・無音)。

しくみの概念図を見る
多数の超音波素子を並べ、タイミングの調整によって音の集まる位置を変える概念図
仕組みを説明するために作成した概念図です。実測データではありません。
専門的な内容も見る

大規模アレイ(LPA)、高強度音源(VHI)、高密度集積型の小型デバイス(HDI)、音響メタマテリアル・メタサーフェイス(AMM)を用途に合わせて検討します。非線形超音波やパルス圧縮などの信号技術も、計測のための短い音波の生成につながります。

空中超音波の短パルス化に関する論文情報 ↗

05

壊さずに、材料の中の傷を見つける

空中超音波による高速な非接触検査

橋や建物、金属部品の中の傷を、外から調べたい。そのために、空気中から照射した超音波で材料を振動させ、波の伝わり方の変化から欠陥を調べています。

音を当てる位置を電子的に切り替え、材料内の波動場を画像にします。必要な測定の数を減らす信号処理も組み合わせ、広い範囲を短い時間で調べる方法を検討しています。

  • 非破壊検査
  • 電子走査
  • 圧縮センシング

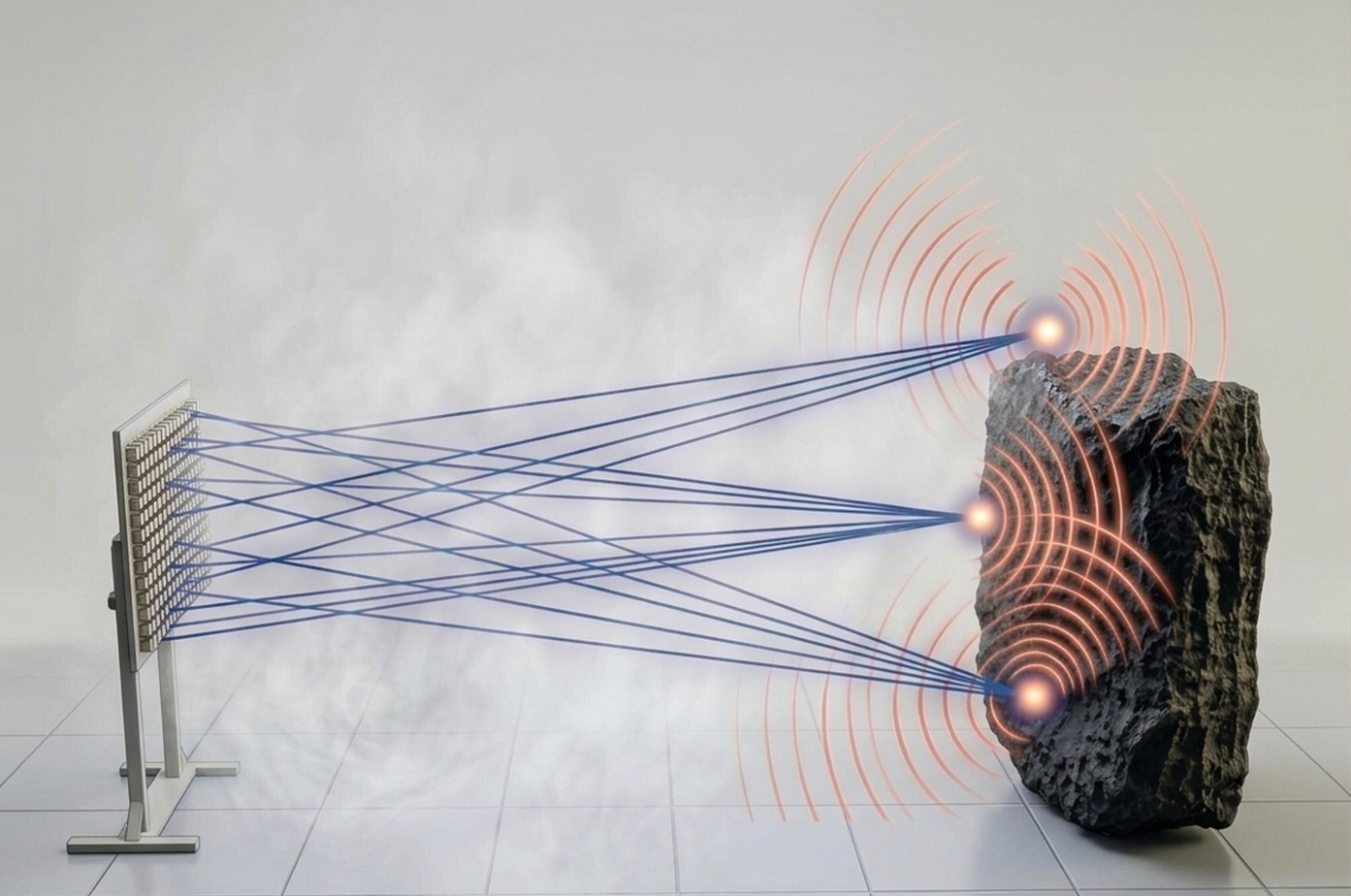

空気中から超音波を集めて材料を振動させ、固定した受信センサで欠陥を調べるイメージ。
研究イメージ空気中から超音波を集めて材料を振動させ、固定した受信センサで欠陥を調べるイメージ。
目指すこと
検査対象を壊さずに、内部や表面近くの欠陥を把握する。
研究の方法
非接触で音波を発生させ、受信した信号から材料内の波を可視化する。
しくみの概念図を見る

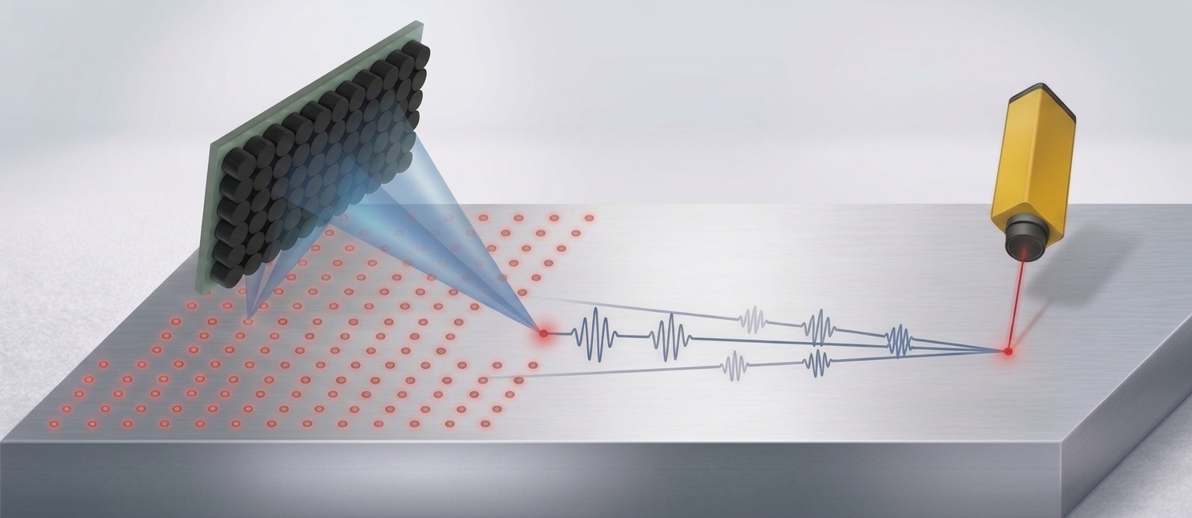

空中超音波で材料を励振し、材料に固定したセンサの信号を処理する概念図
仕組みを説明するために作成した概念図です。実測データではありません。
専門的な内容も見る

材料に固定したAEセンサで受信する構成を含め、非接触励振と信号処理を組み合わせています。測定点の一部から画像を再構成する圧縮センシング、複数の周波数を使う方法、ガイド波のパルス圧縮や非線形超音波を利用した欠陥評価などを検討します。

薄板の欠陥寸法評価に関する論文情報 ↗

06

体に触れずに、内部を調べる技術を目指す

非接触医療診断に向けた基礎研究

超音波を用いて、将来、体に装置を触れさせずに内部を調べられないか。その実現に向けて、空気を介した超音波の送受信を研究しています。

現在は、人体を模した材料「ファントム」を使い、内部の異物を検出する基礎実験を進めています。音を出す・受け取るデバイス、信号を大きくする回路、弱い信号を読み取る処理を組み合わせて検討しています。

  • ファントム
  • PVDFセンサ
  • 微弱信号の計測

人体を模した材料を用いる基礎研究です。現在の取り組みと、将来目指す医療診断への応用を分けて紹介しています。

人体を模した材料を使い、空気を介した超音波の送受信を調べる基礎研究のイメージ。
研究イメージ人体を模した材料を使い、空気を介した超音波の送受信を調べる基礎研究のイメージ。
目指すこと
空気を介して、模擬材料の内部から情報を得る。
研究の方法
ファントムを使い、送受信デバイス・増幅回路・信号処理を検討する。
研究資料の写真・図を見る(1点)
人体を模した材料の内部の異物を調べる基礎実験
人体を模した材料の内部に異物を置き、超音波の送受信を検討する基礎実験です。
しくみの概念図を見る
人体を模したファントムに対して空気を介した送受信を検討する概念図
仕組みを説明するために作成した概念図です。実測データではありません。
専門的な内容も見る

空気から材料への超音波の伝わりにくさや、受信信号の小ささが課題です。PVDFを用いたセンサ、高出力の送信回路、低ノイズの受信増幅回路などを検討しています。

07

音からつくった画像を、AIで読み解く

波動の可視化・信号処理・機械学習

音を使って材料の中を画像にできても、どこが傷なのかを判断するには経験が必要です。そこで、波の画像を読み取りやすくする信号処理と、AIによる判定支援を研究しています。

波が動く向きの可視化や、欠陥らしい部分を画像から抽出する方法を検討しています。火害を受けた領域の検出などを通じて、見落としや誤認識を減らすための評価を進めています。

  • 波動可視化
  • YOLO
  • GAN
音から得た画像を処理し、欠陥らしい領域の判定を支援するイメージ。図のパターンは説明用です。
研究イメージ音から得た画像を処理し、欠陥らしい領域の判定を支援するイメージ。図のパターンは説明用です。
目指すこと
波の画像から、欠陥の場所や状態を分かりやすく読み取る。
研究の方法
画像処理や機械学習を使い、波動場の情報を整理・抽出する。
研究資料の写真・図を見る(2点)
材料内を伝わる波の画像
音響信号から得た波の画像を、解析や判定支援に利用します。
画像から対象領域を抽出した表示例
画像から対象領域を抽出する表示例。正しい検出と誤認識を分けて評価します。
専門的な内容も見る

ブロックマッチングや粒子追跡法による波動場のベクトル表示、YOLOによる領域検出、GANを用いた欠陥画像の判別支援などを検討しています。検出結果を正解と照合し、誤認識を含めて評価します。

08

超音波で、液体や材料に働きかける

非接触の霧化・消泡・攪拌・加熱

超音波は、調べるためだけでなく、液体や材料に働きかけるためにも利用できます。強い音のエネルギーを集め、対象に直接触れずに変化を起こす方法を研究しています。

液体を細かな霧にする「霧化」、泡を減らす「消泡」、かき混ぜる「攪拌」、材料の加熱などを検討しています。超音波照射で生じる温度の変化を、材料の傷を調べる方法に利用する研究も行っています。

  • 霧化・微粒化
  • 消泡・攪拌
  • 非接触加熱
超音波を集めて、液体の霧化、攪拌、消泡に利用するイメージ。
研究イメージ超音波を集めて、液体の霧化、攪拌、消泡に利用するイメージ。
目指すこと
対象に直接触れずに、液体や材料へ音のエネルギーを届ける。
研究の方法
強い超音波を照射し、液体の動きや温度の変化を観察する。
霧化・消泡・攪拌の短い実験動画を見る

超音波による変化が見える区間を切り出しました。画面内では無音で繰り返し再生します。一時停止や拡大表示もできます。

液体を細かな霧にする

装置を液体に直接触れさせずに、霧を発生させる実験です。霧化している区間を切り出しました(約10秒・無音)。

液体の泡を減らす

超音波を使って、容器内の液体の泡を減らす実験です。泡が減っていく区間を切り出しました(約3秒・無音)。

容器内の液体をかき混ぜる

容器の外から音のエネルギーを届け、液体に動きを生じさせる実験です。液体内の流れが見える区間を切り出しました(12秒・無音)。

専門的な内容も見る

容器内液体の非接触攪拌、付着した微粒子の除去、ソフトマテリアルの非接触加熱などを検討します。サーモソニックでは、超音波照射による局所的な温度変化を赤外線画像で捉え、欠陥の可視化につなげます。

09

カメラが使いにくい場所を、音で見る

視界不良・高線量環境の超音波可視化

煙や粉塵で見えにくい場所や、カメラなどの機器が使いにくい高線量環境でも、対象の位置や形を知りたい。こうした場所で、空中超音波を使って空間を認識する技術を研究しています。

多数の素子による送受信と、得られた信号の処理を組み合わせて画像をつくります。燃料デブリの可視化を目指す共同研究では、超音波デバイスや送受信信号の増幅回路の開発に取り組んでいます。

  • 空中超音波センシング
  • TFM
  • 遠隔計測
視界が悪い環境でも、超音波の送受信から対象の位置や形を調べる技術のイメージ。
研究イメージ視界が悪い環境でも、超音波の送受信から対象の位置や形を調べる技術のイメージ。
目指すこと
視覚情報が得にくい環境で、対象の位置や形を把握する。
研究の方法
超音波アレイで送受信し、多数の信号を組み合わせて画像化する。
センサと回路の写真を見る(3点)
厳しい環境での計測に向けた超音波センサアレイ
多数のセンサを並べた装置。超音波の送受信から対象の位置や形を調べます。
超音波センサに接続する回路基板の写真1
超音波センサに接続する回路基板(写真1)。送受信信号を扱う回路も開発しています。
超音波センサに接続する回路基板の写真2
超音波センサに接続する回路基板(写真2)。送受信信号を扱う回路も開発しています。
しくみの概念図を見る
厳しい環境内のセンサアレイと、遠隔側の増幅回路・信号処理を接続する概念図
仕組みを説明するために作成した概念図です。実測データではありません。
専門的な内容も見る

TFM(Total Focusing Method)などを用い、取得した多数の超音波信号から2次元・3次元の情報を再構成します。装置と計測条件の検証を通じて、厳しい環境での利用を目指します。

視界不良・高線量環境の共同研究課題 ↗

10

超音波の安全な使い方を考える

超音波暴露と頭部周辺の音場

強い超音波を使う装置を開発する際には、人の周囲にどのような音場ができるかも調べる必要があります。頭部を模したモデルの周辺や耳の中での音の伝わり方を解析し、超音波暴露に関する基礎検討を行っています。

  • 超音波暴露
  • 頭部周辺の音場
  • 音響解析
頭部模型を使い、頭部や耳の周囲にできる音場を評価するイメージ。
研究イメージ頭部模型を使い、頭部や耳の周囲にできる音場を評価するイメージ。
目指すこと
人の近くで超音波を使う際の、音の伝わり方を把握する。
研究の方法
頭部周辺や耳の中の音場を、解析モデルで検討する。
研究資料の写真・図を見る(1点)
音の伝わり方を評価するための頭部模型の例
頭部模型の例です。頭部や耳の周囲で音がどう伝わるかを考えます。超音波暴露の測定結果を示すものではありません。
専門的な内容も見る

頭部周辺や耳の中の音場を、解析モデルで検討します。超音波の利用技術とあわせて、人の周囲で形成される音場を調べる研究に取り組みます。
